　　SWP-TSR 智能化 TFT 真彩色無紙記錄儀可對傳感器饋電輸出，組成的系統可省去配電器。

　　采用全拼輸入法，內帶二級漢字庫，共有 6000 余個漢字，可對畫面上的名稱進行在線設置。

　　采用xj****的 USB 接口存儲棒作外存儲器，外形美觀小巧，無機械可動部件，大大增強了儀表的可靠性。

１.１多路輸入、輸出通道

　　輸入通道：全可切、全隔離信號***多 12 路。

　　DC24V 饋電輸出通道：***多可達 6 路

　　繼電器輸出通道：***多可達 4 路

１.２多功能的顯示畫面：

　　采用 5.6 英寸高分辨率的 TFT 彩色液晶顯示板，可集中顯示中文菜單、輸入通道號、測量計算數值、過程曲線、工程單位、百分比

棒圖、輸出和報警狀況、歷史記錄追憶等。

１.３便捷的操作界面：

　　快捷的中文菜單，提示用戶逐級完成參數設定。

　　明確的中文信息，標識顯示數據的工程涵義。

　　豐富的圖形畫面，提供需要顯示的參數組合。

　　輕觸式面板按鍵，方便用戶進行各種的操作。

　　內置二級漢字庫，內置漢字全拼輸入法，方便中文信息的標識。

１.４高容量的存儲空間：

　　內置大容量存儲器***多 192Mbit 存儲空間，每個記錄點保存測量間隔時間內數值的***大值和***小值，即使是數值瞬間突變，也會記

錄在案。還可通過外置大容量 FLASH 存儲棒對數據進行備份。

１.５快速的通訊速率：

　　設有標準雙向串行通訊口，能以高達 57600pbs 的速率與上位機或其它相關的設備進行數據交換。可選擇 RS-232 或 RS-485 通訊方

式。

１.６靈活的附加功能：

　　通過附加的模塊與相應的參數設定，儀表可提供模擬變送信號輸出，打印機接口信號輸出，直流饋電電源輸出，標準雙向串行通訊接

口，報警音響蜂鳴器輸出等。靈活的運算通道類型，可實現許多特殊的功能要求。

１.７強大的記錄追憶功能：

　　可單步追憶。

　　可自動連續（追憶速度分 20 檔可調）追憶。

　　可按時間查詢追憶。

　　可通過移動定位軸來查看歷史數據及曲線。

１.８通過 SWP-SPC2000 版工控組態軟件， TSR 系列彩色無紙記錄儀和其他儀表以 485 通訊方式可方便地組成高性能、低價位的工控系

統。

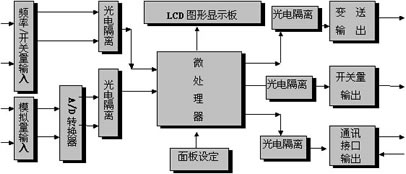

１.９ 儀表工作原理

　　TSR 系列智能化彩色流量積算記錄儀采用插卡組合式結構，由一塊主機板與不******型的擴展板組合成不******型的記錄儀，每臺儀表***

多可帶 2塊擴展板。

★　輸入信號　　　模擬量輸入：　　熱電偶　　　　B 、 S 、 K 、 E 、 T 、 J 、 W

　　　　　　　　　　　　　　　　　　熱電阻　　　　PT100 、CU50

　　　　　　　　　　　　　　　　　　電壓　　　　　 0 — 5V 1 — 5V

　　　　　　　　　　　　　　　　　　　　　 　　0 — 100mV 0 — 20mV

　　　　　　　　　　　　　　　　　　電流　　　　　 0 — 10mA 4 — 20mA

　　　　　　　　　　脈沖量輸入：　　矩形波，正弦波或三角波

　　　　　　　　　　　　　　　　　　幅度 ≥ 4V 頻率 0 – 15KHz

★  輸出信號 　　　模擬量輸出：　　電流 　　　　　0 — 10mA （負載≤ 750 Ω ）

　　　　　　　　　　　　　　　　　　　　　　　　4 — 20mA （負載 ≤ 500 Ω ）

　　　　　　　　　　　　　　　　　　電壓 　　　　　0 — 5V （負載 ≥ 250K Ω ）

　　　　　　　　　　　　　　　　　　　　　　　　1 — 5V （負載 ≥ 250K Ω ）

　　　　　　　　　　開關量輸出：　繼電器觸點容量： AC 220V/3A 或 DC 24V/5A （阻性負載）

　　　　　　　　　　　　　　　　SCR 輸出 —— 400V/0.5A

　　　　　　　　　　　　　　　　SSR 輸出 —— 6 – 9 V/0.05A

　　　　　　　　　　饋電輸出 ： 　DC 24V/30mA

★　精 度 　　　　0.5 %FS ± 1 字 或 0.2% FS ± 1 字

★　小信號切除　　0 — 25.5%FS

★　測量范圍　　　- 1999 — 999999 字

★　采樣周期　　　1 秒

★　記錄間隔　　　1 秒—— 4 分鐘之間以秒為單位共 240 檔可供選擇。

★　顯示方式　　　背光式大屏幕真彩液晶（ LCD ）圖形顯示板

　　　　　　　　　　顯示內容可由漢字，西文，數字，過程曲線，光柱等組成

　　　　　　　　　　通過面板按鍵可完成畫面翻頁，歷史數據前后搜索， LCD 畫面對比度，屏幕時標變更等

★　參數設定　　　中文菜單提示，通過按鍵或上位機通訊口設定，設定參數密碼鎖定。

★　報警功能　　　每個通道***多可以設定 4 個報警點，每個報警點可選擇上限或下限報警，可設置報警輸出延時時間、報警回差、繼

　　　　　　　　　　電器觸點輸出（ 4 個繼電器可復用）、蜂鳴報警輸出。還可設置外接報警音響觸點和報警屏自動切換功能。每個

　　　　　　　　　　通道保存***新的 16 條報警信息。

★　控制方式　　　可選擇帶回差的 ON/OFF 繼電器觸點輸出 （ AC220V/3A ）。

★　通訊輸出　　　RS232/485 ，波特率 1200 ~ 19200pbs ( 帶光隔，儀表后側接口 )

　　　　　　　　　1200 ~ 57600pbs ( TTL 電平，儀表前端 USB 接口 )

★　打印功能　　　可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機 ( 如 LQ-300K ) ，打印歷史數據或曲線。

★　保護方式　　　設定參數長久保存，記錄數據斷電保存，內置看門狗電路。

★　屏保功能　　　可設置在連續無按鍵一定時間后，關閉屏幕顯示，以延長液晶屏的使用壽命。按任意鍵即可恢復屏幕顯示。

★　語　言　　　　中文 ( 簡體或繁體 )

★　使用環境　　　環境溫度 0 ~ 45 ℃ 相對濕度 ≤ 85%RH 避免強腐蝕性氣體。 電源電壓 AC 220V + 10 - 15% 50 — 60Hz

★　功　耗　　　　≤ 25W

★　重　量 　　　　約 2700 g

★　安　裝 　　　　儀表尺寸： 144 × 144 × 240 mm 開孔尺寸： 138 × 138 mm

　　　　　　　　　　安裝：卡條式固定架

★　存儲容量 　　　***大 存儲空間為 192Mbit ，數據記錄時間長短與儀表通道數、存儲容量、記錄時間間隔有關，可參考下表：

容量（ Mbit）	記錄間隔 (S)	通道數	大約可記錄天數 (天)
64 (出廠基本配置)	10	1	152
		2	76
		4	38
		8	18
		16	8
	240	1	3663
		2	1831
		4	915
		8	438
		16	199
128 （可擴展）	10	1	327
		2	163
		4	81
		8	39
		16	17
	240	1	7850
		2	3925
		4	1962
		8	938
		16	426
192 （可擴展）	10	1	501
		2	250
		4	125
		8	59
		16	27
	240	1	12037
		2	6018
		4	3009
		8	1439
		16	654

輸入種類及測量量程 ：

輸入種類	型號	測量量程	輸入種類	型號	測量量程
DCV	0 ～ 20mV	-9999~99999	TC	S	-50.0 ～ 1769.0 ℃
	0 ～ 100mV	-9999~99999		B	-50.0 ～ 1820.0 ℃
	0 ～ 5V	-9999~99999		K	-50.0 ～ 1372.0 ℃
	1 ～ 5V	-9999~99999		E	-50.0 ～ 1000.0 ℃
DCI	0 ～ 10mA	-9999~99999		J	-50.0 ～ 1200.0 ℃
	4 ～ 20mA	-9999~99999		T	-199.90 ～ 320.00 ℃
DI	接點輸入	接點： on/off		Wre 3-25	0.0 ～ 2300.0 ℃
	DCV 輸入（ TTL ）	OFF ： 2.4V 以下 ON ： 2.4V 以上	RTD	Pt100	-200.0 ～ 850.0 ℃
				Cu50	50.00 ～ 150.00 ℃

　　　　　　本儀表的使用注意事項

　　　　　　　　　　　　　　　本儀表中塑料零部件較多，清潔時請用干燥的軟布擦拭。不可用含苯、橡膠水等有機溶劑清洗。

　　　　　　　　　　　　　　　請不要用尖利的物品與LCD屏接觸，可能發生故障。

　　　　　　　　　　　　　　　請不要用力對本儀表沖擊。

　　　　　　　　　　　　　　　不使用時請斷電。

　　　　　　　　　　　　　　　如果儀表內有異常聲音、冒煙或有異味時，請立即斷電并及時與我公司客戶服務部或當地經銷商聯系。

3.2.1 安裝環境

　　為保證本儀表能正常工作，須***將本儀表安裝在無強干擾的儀表盤上；

　　為了能使本儀表牢靠地安裝在儀表盤上，儀表盤面板的鋼板厚度不應低于 2mm 。

　　并請確認環境溫： 0 ℃ —45 ℃ ；環境濕度為： 10%—85% （無結露）；

　　請注意不要安裝在太陽光直射、多蒸汽、多腐蝕性氣體、電磁發生源的地方；

3.2.2 安裝尺寸

　　本儀表的安裝尺寸如下圖 3-2-1所示。（單位：mm）

　　　

　　　 　正視圖　　　　　　　　　　　　　右視圖　　　　　　　　　　　　儀表盤開孔尺寸　　　　　　　　　　　后視圖

圖3-2-1

3.2.3 安裝方法

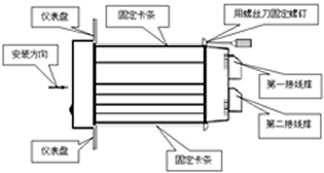

　　安裝面板的厚度請使用 2mm 以上的鋼板。如圖 3-2-2 所示

1 、取下記錄儀卡條及固定螺絲；
2 、從面板前面放入本儀表；
3 、安裝好儀表的固定卡條；
4 、用螺絲固定好卡條。

　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　圖3-2-2

3.3.1 端子說明

　　端子的排列如下圖 3-3-1-A 和圖 3-3-1-B 所示。

　　信號輸入 / 輸出端子排符號定義如下表：

輸入 /輸出端子符號	內容
L 、 N 、 G	電源端子， G 為接地端
A 、 B 、 C	模擬量輸入端子，共 12 路
P+ 、 P -	DC24V 饋電輸出端子，共 6 路，每路 30mA ，用于變送器供電

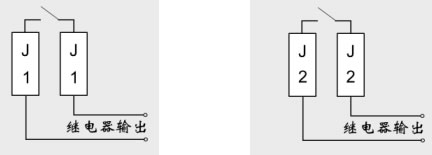

J	繼電器輸出端子，共 12 路，繼電器觸點容量為： 250VAC ， 3A ；

　　　　　　　圖　3-3-1-A　端子排列圖　　　　　　　　　　　　　　　　　　　　　　圖　3-3-1-B　端子排列示意圖

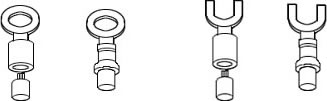

用絕緣套簡壓接線端子（4mm螺釘用）

以下以第一路輸入信號接線為例進行說明，其他各路接線類同。

　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　　電流信號輸入 　　　　　　　　　　　　　　電壓信號輸入

　　　　　　　　　　　　 　　　　　　　　

　　　　　　　　　　　　　熱電阻信號輸入 　　　　　　　　　　　　　　熱電偶信號輸入

圖 3-3-2 模擬量輸入信號接線圖

注意：第二接線排的第 9-12 路為復用端子（全可切信號與頻率輸入、變送輸出復用，但三者不能同時使用）。

　　　　　　　　　　　　　　　　　　　　

　　　　　　　　　　　　　　　頻率輸出 　　　　　　　　　　　　　　變送輸出

圖 3-3-3 頻率輸入、變送輸出接線圖

　　　　 　　　　

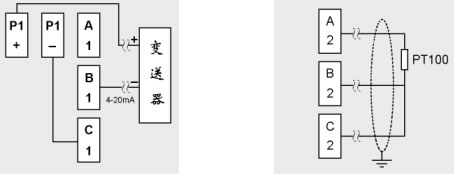

　　　　　　　　　二線制變送器接線圖 　　　　　　　　　三線制變送器接線圖 　　　　　　　四線制變送器接線圖

圖 3-3-4 變送器接線圖

通訊線的連接

1、RS-232C 通訊線的連接

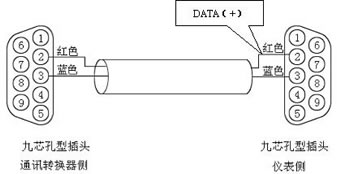

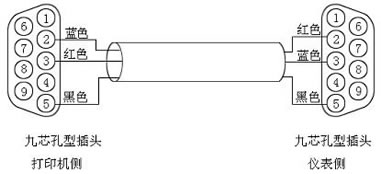

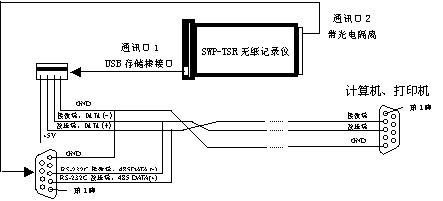

　　本儀表的 RS-232C 通訊口位于儀表背面（見圖 3-3-1-A ），它不僅可以和計算機之間進行數據交換，還可以和多種串行打印機等外

設通訊（打印機型號見 P34 ）。

　　通訊線應采用屏蔽雙絞線制作，通訊線長度不可超過 10 米。連線見下圖

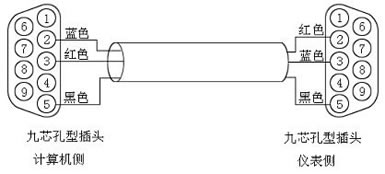

圖 3-3-4 計算機與儀表間的 RS-232C 通訊線

圖 3-3-5 打印機與儀表間的 RS-232C 通訊線

2、RS-485 通訊線的連接

　　當與計算機進行多臺儀表的 RS-485 通訊時，需要在儀表和計算機之間增加通訊轉換器見圖 3-3-6 。

　　RS-485 通訊線應使用屏蔽雙絞線，波特率在 192000bps 以上時，通訊線不能超過 1000 米。為了減小信號反射和回波干擾，請在通

訊線兩端加裝 120 歐的終端電阻。（如圖 3-3-7）

　　　　　　　　

　　　　　圖 3-3-6 485 通訊聯網示意圖　　　　　　　　　　　　　　　　　　圖 3-3-7 通訊轉換器與儀表間的 485 通訊線

　　將電源線連接到儀表后側的 N 、 L 端子，現場使用時 G 端子應接地線。確認供電電源與儀表要求的電源電壓一致 ( 一般為 220V

，特殊要求例外 ) 。第一次上電時，建議不連接輸入信號。連接電源后，系統進入開機畫面，并進行初始化，按“ ESC ”鍵（或不按鍵

，等待 3 秒鐘），進入運行主畫面（如圖 4-1-1 所示）。

圖 4-1-1

	儀表的操作按鍵如圖 4-1-1 所示，共有 14 個功能鍵。
	“ ”、“”鍵用于向前、向后移動光標。
	“ ▲ ”、“ ▼ ”鍵用于修改參數。
	“ ENT ”鍵用于確認功能項。

D I V

在主畫面和歷史追憶畫面中，“時標”鍵用于切換時標，共有 4 檔時標，可循 環切換，對曲線進行不同倍率的壓縮顯示

	。“屏鎖”鍵用于畫面鎖定切換，當屏幕鎖定時，畫面右上角會顯示 1 個小鎖。當畫面未鎖定，若 4 分鐘內沒有按鍵操
	作，畫面自動切換到主畫面（當前報警顯示 屏除外）。

	在任意畫面中，按“對比度”鍵，畫面上將彈出對比度調節窗口，對比度調節分 30 檔，可按“ ▲”鍵增加液晶屏顯示對
	比度，“▼ ” 鍵減小液晶屏顯示對比度， 按“ ESC ”鍵退出對比度調節畫面。

在任意畫面中，按“ Print ”鍵，畫面上將彈出打印窗口。

S E T	在任意畫面中，按“ SET ” + “”進入儀表組態設置畫面。
	按“ SET ” + “ ENT ”進入當前畫面相關參數組態設置畫面。

F 1	“ F1 ”用于一些特殊的按鍵功能，或和其他鍵組合執行一些特殊功能，在以下說明中將分別介紹。

F 2	“ F2 ”用于一些特殊的按鍵功能，或和其他鍵組合執行一些特殊功能，在以下說明中將分別介紹。

PAGE DOWN

在顯示畫面中，“翻頁”鍵用于向前切換顯示畫面，按“ F1 ” + “ PAGE DOWN ”鍵將向后切換顯示畫面。

　　以下功能鍵和組合鍵在任何畫面中均有效。

　　　“ SET ” + “” 進入儀表組態設置

　　　“ F1 ” + “” 進入儀表配置及接線圖顯示畫面

　　　“” 進入對比度調節窗口

　　　“ SET ” + “” 進入當前畫面按鍵提示幫助畫面

　　　“ F1 ” + “” 打印輸出當前實時測量值

　　SWP-TSR 智能化 TFT 真彩色無紙記錄儀共有開機畫面、接線圖畫面及多幅顯示畫面（包括：實時多通道顯示 - 主畫面、實時報警顯

示、雙通道顯示、全通道顯示、報警一覽顯示、棒形圖顯示、歷史追憶、流量顯示屏、報表顯示畫面、掉電記錄顯示畫面）以及多個組態

畫面和參數設置畫面。

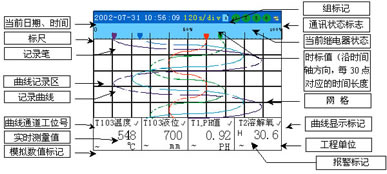

　　系統開機后，自動進入主畫面——實時多通道顯示畫面，如圖 5-1-1 所示。在主畫面中，***上端顯示系統時間和繼電器輸出狀態、

通訊狀態、時標值、當前顯示組號。

　　儀表分 6 組顯示，每個組***多設置 4 個通道。主畫面可顯示當前組中各通道的工位號、出錯標記、單位、顯示標記、實時測量數據

、趨勢曲線、記錄筆、標尺。

圖 5-1-1

　　記錄儀可顯示縱向曲線（圖 5-1-1 ），也可顯示橫向曲線（圖 5-1-2 ），也可關閉測量數值顯示，而擴大曲線顯示的范圍（圖 5-

1-3），所有變換可通過按“ SET ” + “ ENT ”鍵，進入畫面相關參數設置窗口（圖 5-1-4 ），進行簡單的設置即可實現。

　 　

　　　　　　圖 5-1-3 　　　　　　　　　　　　　　　　　圖 5-1-2　　　　　　　　　　　　　　　　　　　圖 5-1-4

　 按鍵說明

“ DIV ” 　　　　　分 4 檔切換時標，使曲線以不同的倍率進行縮放，可根據“系統組態”中的“時標選擇”參數項，選擇 1 種變化

　　　　　　　　　　倍率進行切換。

“”、“”　　移動光標，可將光標定位到各顯示通道的顯示選擇標記上。

“▲”、“▼”　　當移動光標定位到某個通道的顯示標記上，可通過這兩個按鍵來修改該通道的顯示標記，使該通道曲線顯示或隱藏。

“ ESC ” 　　　　　使移動光標不定位到任何通道的顯示標志上。

“ F2 ”　　　　　　切換顯示組，共有6個組，每個組顯示1-4條曲線。

“ F1 ” +“ F2 ”　打開或關閉自動切換顯示組的功能，當組自動切換功能打開時，儀表每4秒自動切換到下一組顯示。

“ PD ”　　　　　　切換到下一顯示畫面。

“ SET ” +“ ENT ”進入曲線顯示參數設置畫面。可對6個組的顯示曲線設置對應通道、顏色，是否顯示網格、標尺、數值，設置網格

　　　　　　　　　　位置、標尺分割數、曲線走向，并可設置巡檢組數。

該畫面（圖 4-2-1 ）將所有測量通道的四個報警點狀態在一幅畫面
中集中顯示，便于操作人員快速查找到當前產生報警的通道及報警類型。
在各通道四個報警點所對應的表格中，顯示“ H ”表示產生上限報警，
顯示“L ”表示產生下限報警 ，無內容顯示表示無報警。當報警組態中
將報警屏自動切換設為“開”，一旦有報警產生，儀表將自動切換到該畫
面。下端顯示當前動作的繼電器代號。

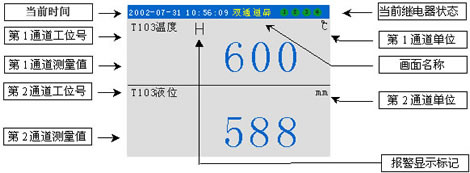

　　雙通道數字顯示畫面（圖 5-3-1 ）以較大的字體顯示兩個通道的實時測量值，便于操作人員在較遠的距離觀察、比較兩個通道的測

量值。操作人員可按要求選擇任意兩個通道進行觀察。正常情況下，顯示數值為藍色，當測量值超限報警時，顯示數值為紅色。

圖 5-3-1

“屏鎖”　　　　　 畫面鎖定功能切換，每次按鍵后屏幕右上角的“畫面鎖定標志”將顯示或隱藏，若標志鎖未顯示，在 4 分鐘內無按

　　　　　　　　　 鍵操作時，顯示畫面自動切換回主畫面，否則系統將屏幕顯示鎖定為當前畫面。

“”、“”　　　移動光標，可將光標定位到各顯示通道的工位號上。

“▲”、“▼”　　 當移動光標定位到某個通道的工位號上，可通過這兩個按鍵來設置顯示的通道。

“ESC”　　　　　　使移動光標不定位到任何通道的顯示標志上。

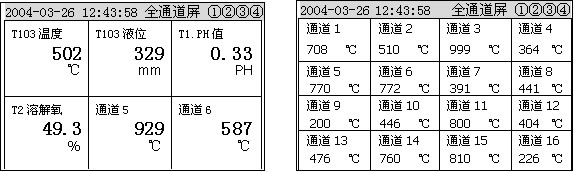

　　全通道實時數據顯示畫面供用戶同時查看所有采集通道的實時測量數據（總通道數大于 2 時才顯示），系統根據當前儀表設定的總

通道數，自動以相應的字體大小及布局，顯示所有通道的實時測量數據、單位，并標示相應的通道號。如圖 5-4-1 、圖 5-4-2 所示，分

別為 8個通道和 12 個通道的全通道顯示畫面。

　　　　　　　　　　　　　　　　圖 5-4-1 　　　　　　　　　　　　　　　　　　　　　圖 5-4-2

圖 5-5-1

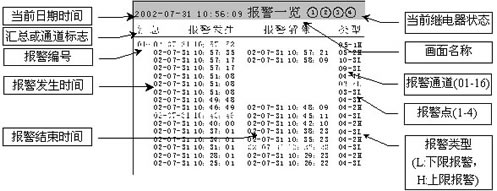

　　報警歷史記錄一覽顯示畫面顯示當前儀表發生的***新 16 條報警記錄，或各通道***新的 16 條報警記錄，每條記錄包括：報警發生時

間、報警解除時間、報警通道、報警點、報警類型。如圖 5-5-1 所示。

“”、“”　　 　移動光標，可將光標定位到不同的報警記錄上。

“ F2 ”　　　　　　切換顯示各通道報警記錄或匯總報警記錄的***近16條。

“ F1 ” + “ F2 ” 切換顯示 1-16 或 17-32 條的報警記錄。

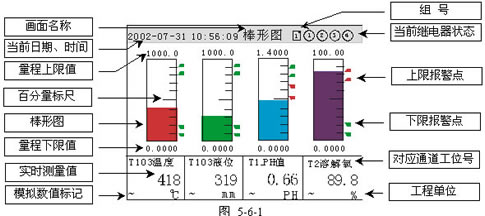

　　棒形圖畫面可分 6 組同時顯示多個通道的棒形圖，便于直觀的監視多通道的實時狀況。如圖 5-6-1 所示，屏幕上端顯示當前日期和

時間、組號、繼電器輸出狀態，儀表根據當前組顯示的通道數，自動以相應的棒形圖大小及布局顯示，棒圖內側顯示百分量標尺，棒圖上

下端顯示相應通道的量程，棒圖右側顯示報警標記（綠色表示正常，紅色表示報警），畫面下側顯示通道的工位號、測量值、工程單位。

“ F2 ”　　　　　　　切換顯示組，共有6個組，每個組顯示1-4條曲線。

“ F1 ” +“ F2 ”　　打開或關閉自動切換顯示組的功能，當組自動切換功能打開時，儀表每4秒自動切換到下一組顯示。

“ SET ” + “ ENT ” 進入曲線顯示參數設置畫面。可對 6 個組的顯示棒圖設置對應通道、顏色。

　　歷史記錄追憶畫面用于對歷史數據進行查閱。其屏幕顯示同主畫面相類似，如圖 5-7-1 所示，只是在實時時間顯示行下顯示當前追

憶記錄的時間間隔范圍，在數值顯示中，顯示的是在間隔時間內測量數值的下限值和上限值。在曲線區中多了一條虛線表示的追憶記錄定

位軸，用于標示當前追憶記錄點所處的位置。

　　追憶畫面具有單步追憶、連續追憶、定時追憶三種方式，可通過按“ F1 ”鍵切換屏幕右上角的功能標志來選擇，不同的功能標志具

有不同的功能操作及鍵盤定義，分別敘述如下：

“ DIV ”　　　　　　分4檔切換時標，使曲線以不同的倍率進行縮放，可根據“系統組態”中的“時標選擇”參數項，選擇1種變化倍

　　　　　　　　　　 率進行切換。

“ SET ” +“ ENT ” 進入曲線顯示參數設置畫面。可對 6個組的顯示曲線設置對應通道、顏色，是否顯示網格、標尺、數值，設置網

　　　　　　　　　　 格位。置、標尺分割數、曲線走向。

“”、“” 　　　 移動光標，可將光標定位到各顯示通道的顯示選擇標記上

“▲”、“▼”　　　 當移動光標定位到某個通道的顯示標記上，可通過這兩個按鍵來修改該通道的顯示標記，使該通道曲線顯示或隱 　　　　　　　　　　 藏。

　　　　　　　　　　 當移動光標未定位到任何通道的顯示標記上時，可進行其他定義的追憶操作。

“ ESC ”　　　　　　使移動光標不定位到任何通道的顯示標志上。使追憶功能返回顯示當前繼電器狀態。

“ F2 ” 　　　　　　切換顯示組，共有6個組，每個組顯示1-4條曲線。

“ F1 ” 　　　　　　切換追憶功能，追憶功能區依次顯示： 4 個繼電器輸出狀態、“單步追憶”、“連續追憶”、“定時追憶”。

　　　　　　　　　　 以下分別說明在不同追憶功能狀態下的按鍵功能定義。

●　繼電器狀態　　　 按鍵功能同上。

●　單步追憶　　　　 追憶曲線或追憶記錄定位軸向前或向后移動一格。

“ ENT ”　　　　　　切換記錄追憶定位軸為虛線或實線。

“ ”　　　　　　 對于橫向曲線，當定位軸為虛線時，曲線左移一格；當定位軸為實線時，定位軸左移一格。

“ ”　　　　　　 對于橫向曲線，當定位軸為虛線時，曲線右移一格；當定位軸為實線時，定位軸右移一格。

“ ▲ ”　　　　　　 對于縱向曲線，當定位軸為虛線時，曲線上移一格；當定位軸為實線時，定位軸上移一格。

“ ▼ ”　　　　　　 對于縱向曲線，當定位軸為虛線時，曲線下移一格；當定位軸為實線時，定位軸下移一格。

●　<< 01 、 >> 01 、 ︽ 01 、 ︾ 01

　　　　　　　連續追憶，“〈〈”表示曲線向左移動，“〉〉”表示曲線向右移動，“ ︽”表示曲線向上移動 、“ ︾”表示曲線向

　　　　　　　下移動。 數值表示每次移動的格數，共有 01-20分20檔通過按鍵“ ”、“ ”或“ ”、“ ”進行選擇。

“ ESC ”　　 退出連續追憶。

●　連續追憶　輸入追憶時間進行歷史記錄定點查找。

　　　　　　　首先，按“ ENT ”鍵，屏幕上將顯示一個追憶時間設置窗口，如下圖所示：

	用“”、“”鍵可移動光標到年、月、日、時、分、秒所對應的數值，
	用 “▼”、 “▲”鍵可修改光標所對應的數值，設置所要查找歷史數據點
	的日期、時間，然后按“ ENT ”鍵確認，此時系統將按設定的日期時間查找記
	錄，查找到后曲線定位軸自動定位到該查詢點。若該點記錄查找不到，將返回
	設置窗口，要求重新輸入追憶時間。

　　　　　　　　　　　圖 5-7-2

　　在任意畫面中，同時按“ F1 ” + “”兩個鍵，可將畫面切換到儀表配置及接線圖顯示畫面（用于判別該儀表屬于 SWP-TSR 系列

儀表中的哪一類儀表），可顯示儀表存儲容量、剩余空間、記錄起始時間、通道數、記錄間隔，并計算出在當前配置下所能記錄的總時間

長度。顯示當前儀表接線圖畫面，便于儀表維護人員了解實際的儀表接線情況，防止多臺儀表板卡互換后誤插，而使實際情況與儀表端子

接線圖不一致。如圖 5-11-1 所示，該儀表為帶 4 路熱電阻輸入、 5 路 DC24V 饋電輸出、 10 路繼電器輸出的記錄儀。

圖 5-11-1

“ ESC ” 　　返回主畫面。

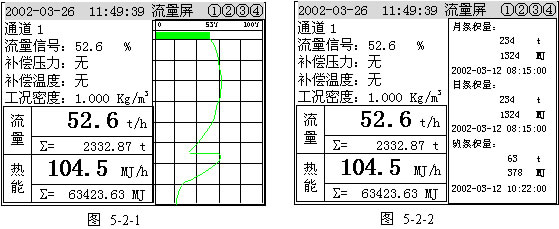

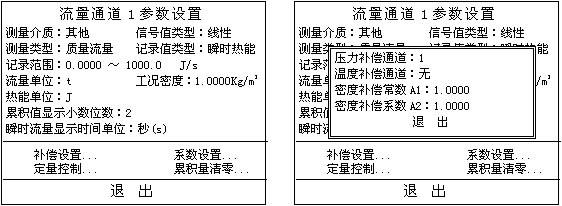

　　流量顯示屏可以顯示一個流量通道相關的參數，包括工位號、流量信號采集值、補償溫度值、補償壓力值、工況密度、瞬時流量、累

積流量、瞬時熱能、累積熱能、信號曲線、棒圖，還可以切換顯示月、日、班當前的累積量及開始累積的起始時間、定量控制操作及運行

狀態。顯示畫面如下圖所示：

“ F1 ”切換顯示下一個流量通道。

“ F2 ”屏幕右側切換顯示趨勢曲線 / 月、日、班累積量 / 定量控制操作狀態。

　　掉電記錄屏顯示儀表斷電的記錄信息，可顯示***后 96 次停電的時間范圍及時間長度，以及總掉電次數、總累積時間。顯示畫面如圖

4-9-1 所示：

圖 5-9-1

“ F1 ” 切換顯示下一頁的 10 條掉電記錄。

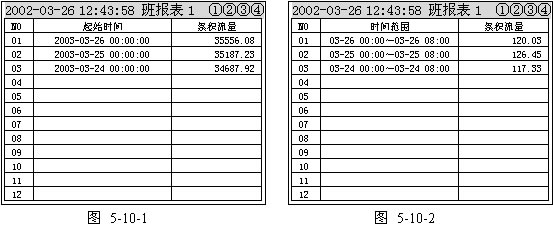

　　月、日、班報表顯示流量通道的月、日、班生產記錄， 包括記錄的起止時間、起始抄表量、終止抄表量、核算量。月報表可保存***

后 2年的記錄，日、班報表可保存***后 3 個月的記錄，每天***多可定義 4 個班次。顯示畫面如下圖所示：

“ F1 ”　　　　　　切換顯示下一頁的12條報表記錄。

“ ”　　　　　 切換顯示記錄的時間范圍、起始時間、終止時間以及相應的累積量。

“ ” 　　　　　切換顯示累積量類型（流量或熱能）。

“ ▲ ”、“ ▼ ” 切換流量通道。

“ F2 ”　　　　　　切換班報表類型 (1-4) ，只對班報表有效。

　　SWP-TSR 智能化無紙記錄儀采用全中文界面進行儀表的參數組態設置，人機交互界面十分友好，操作人員能夠在***短的時間內學會參

數組態設置的方法。

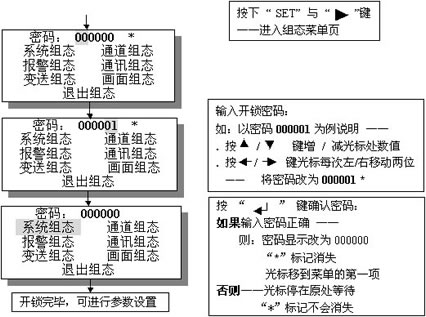

1) 進入組態畫面

在任何畫面下，同時按“ SET ” + “ ”鍵即可進入組態畫面。

2) 移動光標

在組態畫面中，按“ ”鍵向前移動光標，按“ ”鍵則向后移動光標。

3) 操作確認

在組態畫面中，按“ ENT ”鍵對功能項進行確認。

4) 儀表開鎖

5) 數值修改（已開鎖）

在參數組態中，有兩種方法可修改數值，說明如下：

方法一：按 ▲/▼ 鍵修改數值或選擇新的選項。

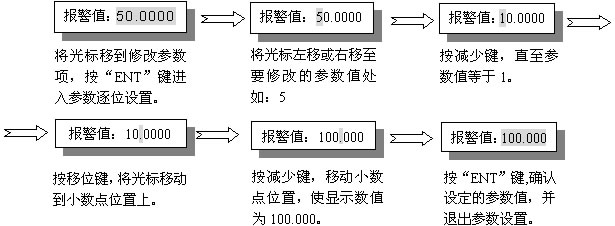

方法二：逐位設置（只對浮點數值有效）—— 以將報警值從“ 50 ”改為“ 100 ”舉例說明。

6) 組態設置（已開鎖）

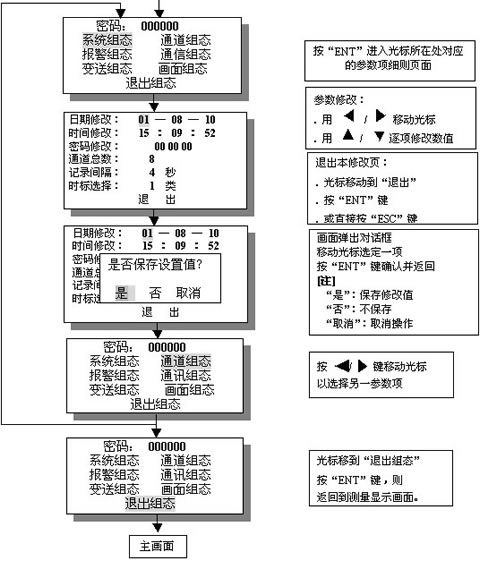

　　儀表組態菜單（如圖 6-2-0 ）共分八項，包括：系統組態、通道組態、報警組態、通訊組態、變送組態、畫面組態、流量組態、報

表組態，以下分別進行說明。

　　　　　　　　　　　　　　　　　圖 6-2-0 　　　　　　　　　　　　　　　　　　　圖 6-2-1

6.2.1 系統組態

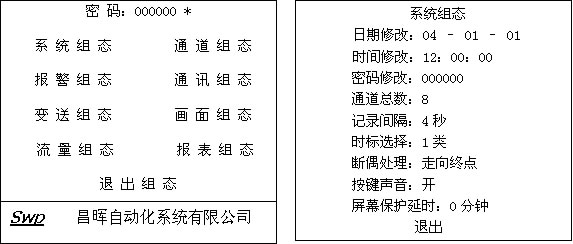

　　系統組態畫面如圖6-2-1所示，用于日期、時間、密碼、通道總數、記錄間隔、時標選擇、斷偶處理、按鍵聲音、屏幕保護延時的組態。

名 稱	設 定 范 圍	說 明	出廠預置值
日期修改	年 - 月 - 日	日期設定	實時值
時間修改	時 : 分 : 秒	時間設定	實時值
密碼修改	000000—999999	參數設定密碼（即組態開鎖密碼）	000000
通道總數	1 —— 16	設置要記錄的通道數	實際值
記錄間隔	1-240	設置記錄間隔時間	4秒
時標選擇	1 —— 4類	1類：時標以1，2，4，8倍率變化 2類：時標以1，2，8，16倍率變化 3類：時標以1，4，8，24倍率變化 4類：時標以1，4，16，48倍率變化	1類
斷偶處理	保 持 走向始點 走向終點	保 持：斷偶時保持現數據不變 走向始點：斷偶時顯示量程下限值 走向終點：斷偶時顯示量程上限值	走向終點
按鍵聲音	開 /關	開：有鍵按下時，蜂鳴器發出一短音。 關：有鍵按下時，蜂鳴器不發聲。	開
屏幕保護延時	0-240分鐘	0：不進行屏幕保護。1-99：在設定分鐘時間內，若無按鍵按下，儀表將關閉LCD屏顯示，以延長LCD屏的使用壽命，按任意鍵即可重新打開LCD屏的顯示。	0

6.2.2 通道組態
通道組態如圖 6-2-2 所示，用于對通道輸入值進行組態設置
。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　圖 6-2-2

名 稱	設 定 范 圍	說 明	出 廠 預 置 值
通 道	1—— 16	選擇所設置參數對應的通道號	實際值
型 號	熱電阻，熱電偶，頻率，Ⅱ、Ⅲ型標準信號，運算	儀表輸入信號類型 （特殊要求另請說明）	實時值
位 號	CH1	設置工位號，可自定義顯示工位號，可輸入中文漢字或字符，出廠默認為“ CH1”—“CH16”	默認
量 程	-9999 —— 99999	設置采集信號量程的上限值與下限值	0.000 - 1000.0
濾波系數	0 —— 9	用于提高信號處理的抗干擾能力	0(不濾波)
單 位	見“工程單位”表	非流量通道實時顯示值的工程單位	℃
小 數 位	0——3	顯示值的小數位數 (0:無小數位)	1
小信號切除	0 —— 25.5%	用于切除測量中要拋除的小信號，設置數值對應量程的百分比。	0
是否開方	是 /否	用于對需開方的輸入信號處理	否
是否巡檢	是 /否	選擇是否屏蔽對本通道信號的監測	是
采集修正零點值	-9999 —— 99999	輸入信號值修正零點值	0.0000
采集修正比例值	-9999 —— 99999	輸入信號值修正比例值	1.0000

可選擇；若通道無對應的硬件采集電路， 還可將型號選為“運算 … ”做一些特殊的處理。

當型號為“運算 … ”時，按“ ENT ”鍵，屏幕上將彈出一個小窗口，
如右圖所示，可設置本通道的數值是由其他通道的數值經運算 (+、-、*、
/)得到，利 用該功能可實現一些特殊的功能（如計算兩地的水位差、計算進
出口的熱能差來得到損失的熱量值等）。設置完運算通道和運算符后，可將光
標定位到“退出”，按“ ENT ”鍵退出。通道 13-16可作為運算通道。
當型號為熱電偶類型時，按“ ENT ”鍵，屏幕上將彈出一個小窗口，如
下圖所示，可對冷端溫度補償方式進行設置。
以儀表內置的冷補采集溫度值進行補償。
以設定的溫度值進行補償。
以設定通道的采集值作為冷端溫度補償
相應的采集修正算法為：
輸入顯示值 = 采集輸入數值 * 采集修正比例值 + 采集修正零點值
[ 注 2 ] ：當位號選擇“默認”時，工位號根據所在的通道顯示為“ CH1 ” ~

“ CH16 ”。當選擇“字符 … ”時，位號由 8 個自定義字符組成，其中 1 個漢字算 2 個字符。當光標定位到“字符 … ”上時，按

“ENT ”鍵進入工位號設置。按“”、“ ”鍵移動光標，按“ ▼ ”、“ ▲ ”鍵選擇字符，按“ ENT ”鍵確認并退出設置。

當需要輸入漢字時，按“ F1 ”鍵，屏幕下方會出現拼音輸入窗口，如下圖所示：

　　移動光標，用“▼”、“▲”鍵輸入拼音，在拼音右側會顯示相應的漢字，一次***多顯示13個漢字，當相應漢字數超過13時，可按“

PD”鍵查看，如“ wen”按“ PD ”鍵后顯示：

　　當畫面上出現所需要的漢字時，按“ F1 ”鍵可將光標切換到漢字顯示區，或切換到拼音輸入區，移動光標到所需漢字，按“ ENT

”鍵即可輸入漢字。

　　當要將所輸入的漢字改為普通字符時，可將漢字先設為空的漢字，即可再輸入其他字符。

附 : 工程單位表

工程單位類別	工 程 單 位 符 號
溫 度	℃ ℉
壓 力	kgf/cm2 Pa kPa Mpa mmHg mHg mmH 2 O mH 2 O bar mbar atm
流 量	t/h t/min t/s L/h L/min L/s Kg/hKg/minKg/sm3/h m3/min m3/s Km3/sKm3/minKm3/sNm3/hNm3/minNm3/s
重 量	t kg g
體 積	Nm3 m3 cm3 L mL KL mm 3
熱 能	KJ/h KJ/min KJ/s J KJ MJ GJ GJ/h MJ/h
電 量	V KV A KA W KW MW mA Mv WH KWH
轉 速	r/min
濃 度 值	PH PPM
距 離	M mm Wm cm Km
其 他	Hz KHz % ‰ us/cm KN CRN CRV PPB %RH %O 2
特 殊 要 求	請在訂貨時說明 Kg/m 3 mg/m 3 PF/m %LEL rpm %Bar

6.2.3 報警組態

　　報警組態畫面對各通道的報警參數進行組態，包括報警類型、報警值、觸點設置，回差值、聲音輸出，及其它一些特殊設置。如圖

6-2-3 所示，每個通道具有相互獨立的參數，每個通道共有 4 個報警點可供組態，并且其報警類型也可組態，可實現 4 個上限報警或 4

個下限報警，方便不同的現場應用設置。其他特殊設置對于所有通道有效，只需在一個通道中設置一次即可。各參數的說明列表如下：

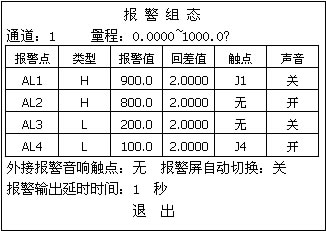

圖 6-2-3

名 稱	設 定 范 圍	說 明	出廠預置值
通 道	1 —— 16	報警值對應的輸入通道（標記位于畫面左上角）	實際值
量 程	0.0000——1000.0	顯示量程（由“通道組態”中“量程”設定）	實時值
報警類型	H、L	H：上限報警 L：下限報警	實時值
報 警 值	-9999 —— 99999	設置每一項的報警值	出廠調試值
回 差 值	-9999 —— 99999	設置每一項的報警回差值	出廠調試值
觸 點	無、 1-12	每個報警點對應 1個輸出繼電器，可設置報警產生時，繼電器是否 輸出動作。 注：繼電器觸點皆為常開觸點，對各通道可復用。 屏蔽 - 表示該報警狀態記錄但繼電器不輸出	無
聲 音	開、關	若設為“開”，當對應的報警產生時，記錄儀的蜂鳴器就會發出報警音，按任意鍵消音。	關
報警屏自動切換	開、關	報警產生時，是否打開自動切換到報警顯示屏的功能。	關
外接報警音響觸點	無、 1 、 2 、 3 、 4	當現場噪音較大，需產生較大音量的報警音時，可通過設置該項，將記錄儀所帶的 4個輸出繼電器中的1點作為外接報警音響的控制輸出觸點，當報警產生時，所設置的繼電器動作，按任意鍵可取消繼電器輸出。	無
報警輸出延遲時間	0~4 秒	當滿足報警的條件產生時，報警狀態需持續所設定延時時間才確認為有效，進行記錄及報警處理。可防止干擾信號產生誤報警。	1秒

6.2.4 通訊組態

　　“通訊組態”畫面用于對通訊參數進行組態，如圖 6-2-4 所示。包括與上位機通訊的相關參數：儀表站地址、通訊方式、通訊波特

率、通訊協議，以及與打印機接口的相關參數：通訊波特率（與上位機通訊共用一個設置，通訊方式固定為 RS-232C ，定貨時需說明帶

打印接口）、打印間隔、打印機類型。相應參數說明列表如下：

名 稱	設 定 范 圍	說 明	出廠預置值
儀表站地址	001 —— 200	本儀表通訊地址號	001
通訊方式	RS—232C或RS—485	選擇通訊方式	RS—232C
通訊波特率(bps)	1200、2400、4800、9600、19200、38400、57600	選擇數據傳輸的速率	9600
通訊協議	SWP或MODBUS	選擇 SWP儀表協議或MODBUS_RTU協議	SWP
打印間隔時間	0-240分鐘	設置定時打印輸出的時間間隔（ 0：不打印）	0
打印機類型	SP-M16、SP-T16、SP-M24、SP-T24、SP-M40、SP-T40、LQ-300K	設置所選用的打印機類型	實際值

[注1]若通訊口與儀表在電氣上采用光電隔離（出廠基本配置），其可靠通訊的***大波特率為 19200bps 。儀表正面上的通訊口為不帶光

電隔離的 TTL 電平信號，其***大通訊波特率為 57600bps 。

[注2]對于不同廠家的微型打印機，只要其命令兼容 ESC 控制碼命令集，即可選擇相對應的兼容打印機。其中： M 表示面板式打印機，

T表示臺式打印機， 16 、 24 、 40 分別表示打印寬度為 16 字符 / 行、 24 字符 / 行、 40 字符 / 行的打印機機型。

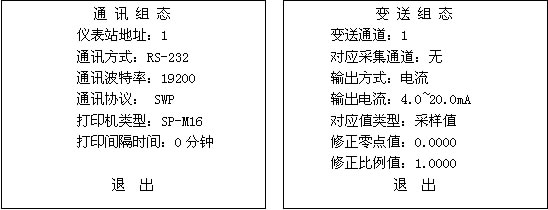

　　　　　　　　　　　　　　　　　圖 6-2-4 　　　　　　　　　　　　　　　　　　　　圖 6-2-5

6.2.5 變送組態

　　“變送組態” 畫面用于變送通道參數的組態，如圖 6-2-5 所示。通過組態，可將一個通道的采樣計算值或瞬時流量值 ( 對應流量

通道 ) 通過電流或電壓變送輸出，儀表無變送輸出板時，不能進入該畫面。當儀表需要帶變送輸出時，輸入通道***多只能做到 8 路，變

送通道占用輸入通道 9-12 的接線端子***多 4 路，相關參數說明如下：

名 稱	設 定 范 圍	說 明	出廠預置值
變送通道	1 —— 4	選擇需設置的變送通道號	實時值
輸出方式	電壓 /電流	設置變送輸出信號類型	實時值
對應采集通道	無， 1 —— 16	設置變送輸出對應的輸入通道，“無”為不輸出	無
輸出范圍	0 — 20 （ mA ） 或 0 — 5 （ V ）	設置變送輸出的范圍值（在設定范圍內可任意設定，如 2-3V或0-10mA）	實時值
對應值類型	采集值、瞬時流量、瞬時熱能。	設置變送輸出對應值的類型	采集值
對應值范圍	-9999 —— 99999	變送輸出范圍對應的通道值范圍（流量通道為瞬時流量值，其他為通道采集值）	采集量程值
修正零點值	全量程	變送輸出值修正零點	0.0000
修正比例值	全量程	變送輸出值修正比例	1.0000

[ 注 ] 實際輸出信號 = 變送輸出值 * 修正比例值 + 修正零點值

6.2.6 畫面組態

　　畫面組態可設置儀表監測運行時，可循環切換顯示的畫面，可對不需要的畫面進行顯示屏蔽。如圖 6-2-6 所示。其中，“ √ ”表

示該畫面可顯示，“×”表示該畫面不顯示。當光標定位到帶省略號的選項時，按“ ENT ”鍵可彈出窗口來確認清除相應的記錄數據。

圖 6-2-6

6.2.7 流量組態

　　如圖 6-2-7 所示，在“通道狀態”框種的數值代表當前儀表所具有的通道數，其中顏色位紫色的通道為流量通道，從這可直觀地看

出本儀表的流量通道是哪幾個通道。若 要設置某個通道為流量通道，首先需選擇該通道，并將“流量通道”選項設置為“是 … ”。此

時按“ ENT ”鍵可對流量通道的相關參數進行設置 ( 如圖 6-2-8) 。應設置工作點大氣壓 力，用于流量運算。

圖 6-2-7

I）流量參數設置（圖6-2-8）

　　　　　　　　　　　　　　　　　圖 6-2-8　　 　　　　　　　　　　　　　　　　　　圖 6-2-9

名 稱	設 定 范 圍	說 明	出廠預置值
測量介質	過熱蒸汽、飽和蒸汽、熱水、其它	選擇所測量的流量介質類型	其它
信號值類型	線性、差壓、頻率	流量輸入信號類型選擇	線性
測量類型	質量流量、體積流量、熱能	流量測量類型選擇	質量流量
記錄值類型	采集值、瞬時流量、瞬時熱能	設置歷史曲線記錄的是采集信號值，還是瞬時流量值、瞬時熱能值。	瞬時流量
流量單位	T,Kg,g,Nm3,m3,cm3,L,KW	流量單位	T
熱能單位	J,KJ,MJ,GJ	熱能單位	J
累積流量顯示小數位	0——3	設置累積流量顯示的小數位數	實時值
瞬時流量顯示時間單位	秒，分，時， 0.1時，0.01時，0.001時	設置瞬時流量顯示時間單位	實時值
標況密度	-9999 —— 99999	被測量介質在標準狀況（ 1個標準大氣壓力，20℃時）下的密度值。	1.00000
工況密度	-9999 —— 99999	被測量介質在工作狀況下的密度值	1.00000

II ） 流量補償設置（圖 6-2-9）

名 稱	設 定 范 圍	說 明	出廠預置值
壓力補償通道	無、設定值、 1-通道數	設置流量測量的壓力補償采樣通道或補償壓力值，“無”為不帶壓力補償。	無
溫度補償通道	無、設定值、 1-通道數	設置流量測量的溫度補償采樣通道或補償溫度值，“無”為不帶溫度補償。	無
密度補償常數	-9999 —— 99999	被測介質的密度補償常數 A1	1.00000
密度補償系數	-9999 —— 99999	被測介質的密度補償系數 A2	1.00000

[ 注 1 ] 對于飽和蒸汽，需設置壓力補償通道或溫度補償通道，當兩個補償均設置時，系統進行壓力補償運算。對于過熱蒸汽，需設置

　　　　 壓力補償通道和溫度補償通道。

[ 注 2 ] 對于不同的流量類型設置，某些不需要設置的參數儀表將自動隱藏。

[ 注 3 ] 對于壓力或溫度單獨補償的介質，其密度計算公式為：

　　　　　因壓力或溫度和密度的關系在很窄范圍內 , 基本上是線性的 , 所以按他們線性關系補償 , 使用時求 A1 、 A2 值。只要取

　　　　　兩組壓力或溫度和密度的對應關系 , 組成一組二元一次方程 , 就可求出 A1 、 A2 值 , 如要求補償精度較高 , 可采用查密

　　　　　度表格方式得出密度 ( 訂貨時說明被測量流量介質或密度表 ) 。

III）流量系數設置（圖 6-2-11 ）

名 稱	設 定 范 圍	說 明	出 廠 預 置 值
分段	是、否	設置流量系數補償方式是否為非線性分段補償方式	否
K0-K8	-99999 —— 999999	流量系數 K	1.00000
自動演算	K0-K8	按確認鍵后，進行相應流量系數的自動演算	K0

　　流量系數為線性補償時，不進行分段，此時 K0 作為固定的流量系數參與流量計算。若流量系數為非線性時，儀表可將流量補償系數

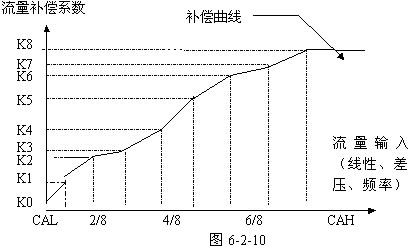

曲線以流量輸入值平均分成 8 段，實現流量輸入的非線性補償，系數 K 的補償曲線如 6-2-10 所示。流量輸入值小于量程下限 CAL 時

，由K0 作系數補償；流量輸入值大于量程上限 CAH 時，由 K8 作系數補償。

流量系數 K 可由操作人員計算后填入，也可由儀表
自動演算得到。進行自動演算時，先將光標移動到“自動
演算”選項，選擇需進行自動演算的系數（ K0-K8 ），
然后按“時 標”鍵，此時畫面將切換到自動演算計算畫

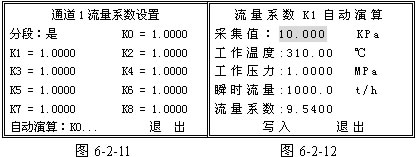

面，如圖6-2-12 所示。輸入對應曲線范圍內某點的采集
輸入值、工作溫度、工作壓力、瞬時流量值，系統將計算
出相應的流量系數值，將光標移到“寫入”選項，按“時
標”鍵后，計算所得的數值就寫入相應的流量系數，畫面
切換回“流量系數設置”畫面。

IV) 累積量清零（圖 6-2-13 ）
將光標定位到“清零”選項，按“ ENT ”鍵即可將相
應通道的累積量清零。

V) 顯示流量計算數學模型 （圖 6-2-14 ）
在流量參數設置畫面中，按“ F2 ” 鍵可顯示當前設
置參數狀態下的流量計算數學模型。按“ ESC ”鍵可退出
該顯示畫面。

6.2.8 報表組態
報表組態可設置流量通道自動記錄各通道累積量的時
間，如圖 6-2-15 所示，月報表時間為每月保存一次，日
報表為每天保存一次、班報表***多每天保留 4 班的記錄。
當設置的小時數為“ 24 ”時，表示該記錄項無效。有限
的時間設置范圍是： 00 時 00 分 ～ 23 時 59 分。
月報表***多可保存 24 條記錄，日報表***多可保留 96 條
記錄，四個班報表***多可記錄 96 條記錄。通過日報表和
班報表組合，還可實現一天記錄五個時刻點。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　圖 6-2-15

名 稱	設 定 范 圍	說 明	出廠預置值
月報表	kb****、（ 1—31）日（0—24）時（0—59）分	設置月報表記錄存儲的時間	無
日報表	kb****、（ 0—24）時（0—59）分	設置日報表記錄存儲的時間	無
班報表 1	kb****、（ 0—24）時（0—59）分	設置班報表 1記錄存儲的時間	無
班報表 2	kb****、（ 0—24）時（0—59）分	設置班報表 2記錄存儲的時間	無
班報表 3	kb****、（ 0—24）時（0—59）分	設置班報表 3記錄存儲的時間	無
班報表 4	kb****、（ 0—24）時（0—59）分	設置班報表 4記錄存儲的時間	無

　　SWP-TSR 系列智能化 TFT 真彩色無紙記錄儀可采用 RS-232C 方式或 RS-485 方式與上位計算機進行通訊，具體選用哪種類型由用戶

視具體情況決定。同時開發了相配套的 SWP-TSR 系列智能化無紙記錄儀上位機管理軟件，便于用戶對無紙記錄儀進行遠程監控、組態、

存儲數據上傳、數據管理、報表制作及打印。

7.1 通訊連接方法

SWP-TSR 彩色無紙記錄儀可通過前面框左下方的 USB
口連接存儲棒，存儲棒存儲容量可選擇 64Mb 或 128Mb 二
種。存儲棒采用全自動存儲方式，無須人工介入，就能把
當前 SWP-TSR 彩色無紙記錄儀內存中的內容存入記憶棒內
，通過存儲棒可方便把有關信息轉到 PC 機上進行數據分
析和保存。
操作使用：
1. 存儲棒與 PC 連接
PC REC 開關拔向 PC 時，該存儲棒插入 PC

機的 USB 接口，配合 《 SWP-TSR 分析軟件 》 即可實現存儲棒的內容導出，保存、顯示、分析等功能。具體操作見《 SWP-TSR 分析軟

件操作指南》

　　2. 存儲棒與 CSR 連接

　　　　　 ①、進入 SWP-TSR 彩色無紙記錄儀“通訊組態”設置，選擇通訊協議為：“ MODBUS-RTU ”協議，設置波特率為“ 57600

　　　　　　　 ”，保存并退出。

　　　　　 ②、將存儲棒側面的開關拔到“ REC ”端，插入 SWP-TSR 彩色無紙記錄儀面板側面的 USB 接口中，即可自動完成 TSR 內

　　　　　　　 存中的數據下載到存儲棒中 .

注： 　　　①、當存儲棒接入 PC ，與 PC 通訊時，黃色 LED 燈連續閃爍。黃色 LED 燈熄滅表示通訊結束，可斷開連接。

　　　　　 ②、當存儲棒插入 SWP-TSR 彩色無紙記錄儀，紅色 LED 燈連續閃爍，同時記錄儀主屏幕右上方通訊狀態標志也連續閃爍。

　　　　　　　 紅色LED 燈熄滅，記錄儀狀態標志同時也停止閃爍，表示數據下載結束。

　　1、數據傳輸格式： 1位起始位、8位數據位、1位停止位、無奇偶效驗位。

　　2、儀表數據格式：

　　　 ◆ 　單字節定點數 = 字節高 4 位 ASCII 碼 + 字節低 4 位 ASCII 碼

　　　 ◆　三字節定點數 = 低字節高 4 位 ASCII 碼 + 低字節低 4 位 ASCII 碼

　　　　　　　　　　　　　+ 高字節高 4 位 ASCII 碼 + 高字節低 4 位 ASCII 碼

　　　　　　　　　　　　　+ 小數點高 4 位 ASCII 碼 + 小數點低 4 位 ASCII 碼

　　　 ◆　四字節浮點數 = 第一位高 4 位 ASCII 碼 + 第一位低 4 位 ASCII 碼

　　　　　　　　　　　　　+ 第二位高 4 位 ASCII 碼 + 第二位低 4 位 ASCII 碼

　　　　　　　　　　　　　+ 第三位高 4 位 ASCII 碼 + 第三位低 4 位 ASCII 碼

　　　　　　　　　　　　　+ 第四位高 4 位 ASCII 碼 + 第四位低 4 位 ASCII 碼

注：“浮點數”類型為 4 個字節，使用的格式為 IEEE-754 標準（ 32 位），一個浮點數由三部分組成：

　　　●  1 位符號（ S ）

　　　●　8 位指數位（ E ）

　　　●  23 位尾數（ M ），加上默認的小數點前的一位，共有 24 位。

　　　 符號位是***高位，尾數為***低的位，內存中按字節存貯如下：

　　　 地址 　　　　+0　　　　　　+1 　　　　　+2　　　　　　　+3

　　　 內容： MMMM MMMM 　　MMMM MMMM 　　E MMM MMMM 　　S EEE EEEE

　　　 其中： S ：符號位， 1= 負， 0= 正

　　　　　　　E ：：指數（在兩個字節中），偏移為 127

　　　　　　　M ： 23 位尾數，***高位“ 1 ”

　　　 例如： 12.5 的十六進制為 0X00004841

　　　 其中：指數為 0x82 ，尾數為 0x480000 ，數值計算如下，

　　　 （ 1+0x480000/0x800000 ） *2^(0x82-127)) = 1.5625 * 8 = 12.5

1、儀表通訊幀格式

@

DE

幀類型

幀數據

CRC

CR

　　　　　　　　說明：＠ ── 通訊命令起始符

　　　　　　　　　　　DE ── 儀表設備號（雙字節）

　　　　　　　　　　　幀類型 ── 操作命令（雙字節）

　　　　　　　　　　　幀數據 ── 各種操作命令所對應的命令及數據（長度視不同命令而不同）

　　　　　　　　　　　CRC ── 校驗字節（除＠外CRC字節之前其它幾個字節的異或值，

　　　　　　　　　　　即DE（ASII）與幀類型 ASCII 和幀數據 ASCII 的異或值）

　　　　　　　　　　　CRC = DE ASCII ? 幀類型 ASCII ? 幀數據 ASCII

　　　　　　　　　　　CR ── 結束符

4、  讀動態參數	1 2-3 4-5 6-7 8 @ DE RD CRC CR
命令格式：
	1 2-3 4-5 6-65 66-67 68 @ DE RD 幀數據 CRC CR
應答：
幀數據詳見表

寄存器地址	內容說明	寄存器地址	內容說明
0000	二級參數修改標志 +儀表類型	0001	4（低四位）+8（高字節）繼電器輸出狀態
0002	預留	0003	通道數 (字節)＋芯片數(字節)
0004	當前時鐘——年 (字節)+月(字節)	0005	當前時鐘——日 (字節)+時(字節)
0006	當前時鐘——分 (字節)+秒(字節)	0007	預留
0008	儀表冷補溫度值	0009	預留
000A	當前記錄指針地址（ ADD2+ADD1）	000B	當前記錄指針地址（ ADD0）+循環標志
000C	預留	000D	預留
000E	儀表編號 _月+儀表編號_日	000F	儀表編號
0010	通道 1實時數據(四字節浮點數高16位)	0011	通道 1實時數據(四字節浮點數低16位)
0012	通道 2實時數據(四字節浮點數高16位)	0013	通道 2實時數據(四字節浮點數低16位)
0014	通道 3實時數據(四字節浮點數高16位)	0015	通道 3實時數據(四字節浮點數低16位)
0016	通道 4實時數據(四字節浮點數高16位)	0017	通道 4實時數據(四字節浮點數低16位)
0018	通道 5實時數據(四字節浮點數高16位)	0019	通道 5實時數據(四字節浮點數低16位)
001A	通道 6實時數據(四字節浮點數高16位)	001B	通道 6實時數據(四字節浮點數低16位)
001C	通道 7實時數據(四字節浮點數高16位)	001D	通道 7實時數據(四字節浮點數低16位)
001E	通道 8實時數據(四字節浮點數高16位)	001F	通道 8實時數據(四字節浮點數低16位)
0020	通道 9實時數據(四字節浮點數高16位)	0021	通道 9實時數據(四字節浮點數低16位)
0022	通道 10實時數據(四字節浮點數高16位)	0023	通道 10實時數據(四字節浮點數低16位)
0024	通道 11實時數據(四字節浮點數高16位)	0025	通道 11實時數據(四字節浮點數低16位)
0026	通道 12實時數據(四字節浮點數高16位)	0027	通道 12實時數據(四字節浮點數低16位)
0028	通道 13實時數據(四字節浮點數高16位)	0029	通道 13實時數據(四字節浮點數低16位)
002A	通道 14實時數據(四字節浮點數高16位)	002B	通道 14實時數據(四字節浮點數低16位)
002C	通道 15實時數據(四字節浮點數高16位)	002D	通道 15實時數據(四字節浮點數低16位)
002E	通道 16實時數據(四字節浮點數高16位)	002F	通道 16實時數據(四字節浮點數低16位)
0030	通道 1瞬時流量數據(四字節浮點數高16位)	0031	通道 1瞬時流量數據(四字節浮點數低16位)
0032	通道 2瞬時流量數據(四字節浮點數高16位)	0033	通道 2瞬時流量數據(四字節浮點數低16位)
0034	通道 3瞬時流量數據(四字節浮點數高16位)	0035	通道 3瞬時流量數據(四字節浮點數低16位)
0036	通道 4瞬時流量數據(四字節浮點數高16位)	0037	通道 4瞬時流量數據(四字節浮點數低16位)
0038	通道 5瞬時流量數據(四字節浮點數高16位)	0039	通道 5瞬時流量數據(四字節浮點數低16位)
003A	通道 6瞬時流量數據(四字節浮點數高16位)	003B	通道 6瞬時流量數據(四字節浮點數低16位)
003C	通道 7瞬時流量數據(四字節浮點數高16位)	003D	通道 7瞬時流量數據(四字節浮點數低16位)
003E	通道 8瞬時流量數據(四字節浮點數高16位)	003F	通道 8瞬時流量數據(四字節浮點數低16位)
0040	通道 9瞬時流量數據(四字節浮點數高16位)	0041	通道 9瞬時流量數據(四字節浮點數低16位)
0042	通道 10瞬時流量數據(四字節浮點數高16位)	0043	通道 10瞬時流量數據(四字節浮點數低16位)
0044	通道 11瞬時流量數據(四字節浮點數高16位)	0045	通道 11瞬時流量數據(四字節浮點數低16位)
0046	通道 12瞬時流量數據(四字節浮點數高16位)	0047	通道 12瞬時流量數據(四字節浮點數低16位)
0048	通道 13瞬時流量數據(四字節浮點數高16位)	0049	通道 13瞬時流量數據(四字節浮點數低16位)
004A	通道 14瞬時流量數據(四字節浮點數高16位)	004B	通道 14瞬時流量數據(四字節浮點數低16位)
004C	通道 15瞬時流量數據(四字節浮點數高16位)	004D	通道 15瞬時流量數據(四字節浮點數低16位)
004E	通道 16瞬時流量數據(四字節浮點數高16位)	004F	通道 16瞬時流量數據(四字節浮點數低16位)
0050	通道 1累積流量高位值(四字節浮點數高16位)	0051	通道 1累積流量高位值(四字節浮點數低16位)
0052	通道 2累積流量高位值(四字節浮點數高16位)	0053	通道 2累積流量高位值(四字節浮點數低16位)
0054	通道 3累積流量高位值(四字節浮點數高16位)	0055	通道 3累積流量高位值(四字節浮點數低16位)
0056	通道 4累積流量高位值(四字節浮點數高16位)	0057	通道 4累積流量高位值(四字節浮點數低16位)
0058	通道 5累積流量高位值(四字節浮點數高16位)	0059	通道 5累積流量高位值(四字節浮點數低16位)
005A	通道 6累積流量高位值(四字節浮點數高16位)	005B	通道 6累積流量高位值(四字節浮點數低16位)
005C	通道 7累積流量高位值(四字節浮點數高16位)	005D	通道 7累積流量高位值(四字節浮點數低16位)
005E	通道 8累積流量高位值(四字節浮點數高16位)	005F	通道 8累積流量高位值(四字節浮點數低16位)
0060	通道 9累積流量高位值(四字節浮點數高16位)	0061	通道 9累積流量高位值(四字節浮點數低16位)
0062	通道 10累積流量高位值(四字節浮點數高16位)	0063	通道 10累積流量高位值(四字節浮點數低16位)
0064	通道 11累積流量高位值(四字節浮點數高16位)	0065	通道 11累積流量高位值(四字節浮點數低16位)
0066	通道 12累積流量高位值(四字節浮點數高16位)	0067	通道 12累積流量高位值(四字節浮點數低16位)
0068	通道 13累積流量高位值(四字節浮點數高16位)	0069	通道 13累積流量高位值(四字節浮點數低16位)
006A	通道 14累積流量高位值(四字節浮點數高16位)	006B	通道 14累積流量高位值(四字節浮點數低16位)
006C	通道 15累積流量高位值(四字節浮點數高16位)	006D	通道 15累積流量高位值(四字節浮點數低16位)
006E	通道 16累積流量高位值(四字節浮點數高16位)	006F	通道 16累積流量高位值(四字節浮點數低16位)
0070	通道 1累積流量低位值(四字節浮點數高16位)	0071	通道 1累積流量低位值(四字節浮點數低16位)
0072	通道 2累積流量低位值(四字節浮點數高16位)	0073	通道 2累積流量低位值(四字節浮點數低16位)
0074	通道 3累積流量低位值(四字節浮點數高16位)	0075	通道 3累積流量低位值(四字節浮點數低16位)
0076	通道 4累積流量低位值(四字節浮點數高16位)	0077	通道 4累積流量低位值(四字節浮點數低16位)
0078	通道 5累積流量低位值(四字節浮點數高16位)	0079	通道 5累積流量低位值(四字節浮點數低16位)
007A	通道 6累積流量低位值(四字節浮點數高16位)	007B	通道 6累積流量低位值(四字節浮點數低16位)
007C	通道 7累積流量低位值(四字節浮點數高16位)	007D	通道 7累積流量低位值(四字節浮點數低16位)
007E	通道 8累積流量低位值(四字節浮點數高16位)	007F	通道 8累積流量低位值(四字節浮點數低16位)
0080	通道 9累積流量低位值(四字節浮點數高16位)	0081	通道 9累積流量低位值(四字節浮點數低16位)
0082	通道 10累積流量低位值(四字節浮點數高16位)	0083	通道 10累積流量低位值(四字節浮點數低16位)
0084	通道 11累積流量低位值(四字節浮點數高16位)	0085	通道 11累積流量低位值(四字節浮點數低16位)
0086	通道 12累積流量低位值(四字節浮點數高16位)	0087	通道 12累積流量低位值(四字節浮點數低16位)
0088	通道 13累積流量低位值(四字節浮點數高16位)	0089	通道 13累積流量低位值(四字節浮點數低16位)
008A	通道 14累積流量低位值(四字節浮點數高16位)	008B	通道 14累積流量低位值(四字節浮點數低16位)
008C	通道 15累積流量低位值(四字節浮點數高16位)	008D	通道 15累積流量低位值(四字節浮點數低16位)
008E	通道 16累積流量低位值(四字節浮點數高16位)	008F	通道 16累積流量低位值(四字節浮點數低16位)

表 7-3-1

　　1、 數據傳輸格式： 1位起始位、8位數據位、1位停止位、無奇偶效驗位。

　　2、 儀表數據格式： 2 字節寄存器值 = 寄存器數高 8 位 二進制值 + 寄存器數低 8 位二進制數

　　3、 儀表通訊幀格式：

　　　　讀寄存器命令格式：

1	2	3	4	5	6	7-8
DE	3	起始寄存器高位	起始寄存器低位	寄存器數高位	寄存器數低位	CRC

1	2	3	4-5	6-7	…	M*2+2 – M*2+3	M*2+4 – M*2+5
1	2	字節計數 M*2	寄存器數據 1	寄存器數據 2	…	寄存器數據 M	CRC

　　DE ： 　 設備地址 （ 1-200 ） 單字節

　　CRC ： 　校驗字節， 采用 CRC-16循環冗余錯誤校驗，詳細說明見“MODBUS協議資料”。

　　寄存器定義表同表 7-3-1。

　　帶 RS232 通訊功能的儀表具有打印的功能，可接帶串行口的打印機，打印口即儀表后的 9 針通訊口，打印機類型、通訊波特率在通

訊組態中設置。

　　當需要定時打印實時測量值時，在通訊組態中設置參數“打印間隔”，可設置 0-240 分鐘，“ 0 ”表示不輸出。當定時時間到時，

輸出當前儀表所有通道的實時測量值，如下圖所示。在任意畫面下按“ F1 ” + “ PRINT ”鍵可打印輸出當前實時測量值。

　　按“ PRINT”鍵，屏幕上將彈出“歷史記錄打印”設置窗，如下圖所示，設置打印通道、打印曲線或打印數值、時標壓縮倍率、打印

記錄時間段，窗口***下方一行為儀表歷史數據記錄的時間范圍。設置好后，將光標移到“確認”選項，按“ ENT ”鍵即打印輸出。打印

結果如下圖所示：

型號	規格代碼		附加規格代碼	說　　　　明
TSR102				TSR100（2 ch）（標準配置）
TSR104				TSR100（4 ch）
TSR106				TSR100（6 ch）
TSR108				TSR100（8 ch）
TSR110				TSR100（10 ch）
TSR112				TSR100（12 ch）
存儲器 容量	-1			64 Mbit （標準配置）
	-2			128 Mbit
	-3			192 Mbit
顯示語言		-0		簡體中文（標準配置）
		-1		英文
		-2		繁體中文
		-3		多語言版 (包括簡、繁體中文和英文，可切換)
附加規格			/J(1-12)	繼電器輸出點數
			/P(1-6)	DC24V饋電路數
			/C2	RS-232接口 *1
			/C3	RS-485接口 *1
			/L	帶流量積算功能（含報表功能）
			/T	帶天然氣運算功能（含報表功能）
			/PID	帶 PID控制功能

　　*1 不能同時指定 /C2 、 /C3 ，使用微型打印機時，須***配置 RS-232 接口 。

　　如：TSR106-2-0/J4 /C2 表示外形尺寸 144*144*240 的 6 路簡體中文版 TSR 彩色無紙記錄儀，帶 4 個繼電器輸出點，帶 RS-232 　　通訊接口，配置 128Mbit 內存。

型 號	代 碼	說 明
SWP-TSR-PW	□	電源板 ,可帶6路DC24V饋電輸出（0－6）
SWP-TSR-AI	□	多通道全隔離全可切輸入卡（ 1－8）
SWP-TSR-USB	□	USB存儲棒（1：64Mb，2：128Mb）

　　為了使儀表能長期正常工作，請注意日常的檢查及維護，確保儀表工作在良好的工作狀態。如有異常情況請查閱本手冊相關內容或即

時與本公司客服聯系，以便即時排除問題保護您的權益。

　　斷電時，將后端蓋取下檢查 L 、 N 、 G 端是否松動三芯電源線是否連接正常。接地線 G 是否正確接地。（接地端電阻務必低于

100Ω ）

　　檢查信號接線端的連接是否正常。

　　檢查完畢后，合上后端蓋。

　　本儀表正常使用的環境溫度為： 0 ℃ —45 ℃ ；環境濕度為： 10%—85% （無結露）；無強干擾的儀表盤上；

　　請注意不要安裝在太陽光直射、多蒸汽、多腐蝕性氣體、電磁發生源的地方。

　　為了能使本儀表牢靠地安裝在儀表盤上，儀表盤面板的鋼板厚度不應低于 2mm 。

　　不要野蠻安裝，防止儀表外殼變形，壓壞內部元件。

　　如果由于異常情況而導致儀表里的保險絲損壞，用戶可以把儀表返修也可以自己更換保險絲，為了防止發生危險，請務必在更換保險

絲時確認儀表已斷開電源，在更換時不要使保險絲插座發生短路。

更換步驟： 1 、切斷儀表電源；

　　　　　 2 、打開前面板下方的小蓋，取出兩顆固定螺釘；

　　　　　 3 、小心拉起前面板，注意不要用力拉扯，可能導致液晶屏信號排線斷裂；

　　　　　 4 、拔出排線，取下固定鋁板；

　　　　　 5 、再拔出儀表內部***上面的電源板；

　　　　　 6 、更換保險絲；

　　　　　 7 、依次復原；

　　　　　 8 、上電檢查。

　　為了使儀表測量準確，請確保每年校正一次。

　　為了使校正準確，我們推薦您使用以下儀器：

　　　　直流標準電源電壓發生器（輸出范圍 20mV—20V 精度 ±0.005% ）；

　　　　撥可變電阻器（輸出范圍 0.1—500W 精度 ±0.001% 分辨率 0.001W ）。

　　　　校正步驟：

　　　　　　1 、連接電源，確保正確接地，使儀表充分預熱（ 30 分鐘以上）；

　　　　　　2 、確保周圍環境在儀表正常工作范圍內；

　　　　　　3 、對設定輸入量程上的各點（ 0 ， 50% ， 100% ）分別輸入對應信號，記錄輸入值與測量值；

　　　　　　4 、跟據下面的方程式求出修正比例及零點的值，您可以自行在儀表內設置。

　　儀表使用 3.6V 鋰電池作為后備電源，僅供斷電狀態下維持始終運行，若斷電后，時鐘停止運行，說明電池電能已耗盡，需更換新電

池，該電池位于儀表主機板上。

　　某系統用孔板測量氣體，差壓輸入，壓力、溫度補償， 無輸出，要求差壓小于 10Kpa 時，流量不累積。系統有關參數如下：

　　第 1 路接差壓變送器： 4 － 20mA ， 量程 0 － 80KPa

　　　　　　　　　　　　　帶 1 路 DC24V 饋電， 2 線制接法。

　　第 2 路接溫度變速器： PT100 ， 量程 0 － 300.0 ℃

　　　　　　　　　　　　　當溫度 <30 ℃ 時，繼電器 1 報警輸出。

　　第 3 路接壓力變送器： 1 － 5V ， 量程 0 － 3MPa

　　　　　　　　　　　　　當壓力 > 1.5MPa 時，繼電器 2 報警輸出。

　　工作點大氣壓力 ( P A )： 0.08 MPa

　　標況密度： 　　　　　　 ρ20 =2Kg/

　　要求每天 8 點、 16 點、 24 點記錄累積流量，并能顯示每 8 個小時的生產量。

　　儀表每隔 6 秒記錄 1 次數據。采樣 RS-232C 通訊方式與上位機通訊，波特率為 9600bps ，通訊協議為 MODBUS-RTU 。存儲容量

為 128 M , 簡體中文版。

　　儀表型號為： TSR103-2-0/J2/P1/C2/L

　　當差壓為 80Kpa ，工作壓力 P=3Mpa , 工作溫度 T=300℃ 時，***大流量 M=100N/h 。

參數設定如下：

1 ）按“ SET ” + “ ”鍵進入組態，輸入正確的密碼進入參數設置。

2 ）進入系統組態，設置下表參數：

參數名稱	設定值	參數名稱	設定值
總通道數	3	記錄間隔	6 ( 秒 )

3 ）退出系統組態，進入通道組態，設置下表參數：

參數名稱	通道 1 設定值	通道 2 設定值	通道 3 設定值
型號	4-20 mA	PT100	1-5V
量程	0 － 80.0	0-300.00	0-3.0
濾波系數	0	0	0
單位	Kpa	℃	MPa
小數位數	1	1	1
1 小信號切除 (%)	12.5	0.0	0.0
開方	否	否	否
測量	開	開	開
零點修正	0.0000	0.0000	0.0000
比例修正	1.0000	1.0000	1.0000

4 ）退出通道組態，進入報警組態，設置下表參數：

參數名稱	通道 2設定值	通道 3設定值	參數名稱	通道 2設定值	通道 3設定值
AL1 類型	L	H	AL1 報警值	30	1.5
AL1 回差值	2.0000	0.0200	AL1 觸點	1	2
AL1 聲音	開	開	外接報警音響觸點	無
報警屏自動切換	關		報警輸出延時時間	1 （秒）

5 ）退出報警組態，進入通訊組態，設置下表參數：

參數名稱	設定值	參數名稱	設定值
儀表站地址	1	通訊方式	RS-232
通訊波特率	9600	通訊協議	MODBUS

6 ）退出通訊組態，進入流量組態，設置下表參數：

參數名稱	設定值	參數名稱	設定值
通道 1 是否流量通道	是	通道 2 是否流量通道	否
通道 3 是否流量通道	否	工作點大氣壓力	0.08 MPa
以下參數以流量通道 1 為例說明：
測量介質	其他	信號值類型	差壓 …
信號值狀態	未開方	測量類型	體積流量
記錄值類型	瞬時流量	記錄范圍	0 － 1000
流量單位	Nm 3	熱能單位	MJ
標況密度	2Kg/m 3	累積值顯示小數位數	2
瞬時流量顯示時間單位	小時 (h)	壓力補償通道（補償設置）	3
溫度補償通道（補償設置）	2	流量系數分段	否
流量系數 K0 自動演算：
采集值 （ KPa ）	80.0	工作溫度（ ℃ ）	300
工作壓力（ Mpa ）	3.0	瞬時流量（ Nm 3 /h ）	100
流量系數（演算結果）	2.8258

參數設置完成后，在“流量通道 1 參數設置”畫面按“ F2 ”鍵，可查看當前設置所對應的流量計算數學模型：

7 ）保存設置參數，退出流量組態，進入報表組態，設置下表參數：

參數名稱	設定值	參數名稱	設定值
月報表	01 日 24 時 00 分	日報表	24 時 00 分
班報表 1	00 時 00 分	班報表 2	08 時 00 分
班報表 3	16 時 00 分	班報表 4	24 時 00 分

　　儀表 每天 0點、8點、16點記錄累積流量，并能在報表畫面中顯示每8個小時的生產量。

8) 保存設置參數，退出組態。

儀表接線如下圖，也可在主畫面中按“ F1 ” + “ ”，參照隨機接線圖進行接線。

　　　　　　　　　

　　　通道 1 接線示意圖 　　　　　　　　　　　　　　通道 2 接線示意圖 　　　　　　　　　　　　　　　　通道 3 接線示意圖

　　　　　　　　　　　　　　繼電器 1 輸出接線示意圖 　　　　　　　　　　繼電器 2 輸出接線示意圖

圖 F-1-1
