SWP-LCD-SSR-M智能化64路巡檢儀
|
 |
|
|
|
|
產品名稱：SWP-LCD-SSR-M智能化64路巡檢儀
產品編號：Pro2006911142719
產品型號：
更新時間：2006.09.11
出品單位：香港昌暉儀表
|
 |
|
 產品詳細介紹 |
|
SWP-LCD-SSR-M智能化64路巡檢儀是一種智能化多功能二次儀表，適合于對多輸入回路進行巡回檢測，報警控制及數據遠傳。 |
|
一、儀表特點 |
|
1、設計上吸納了當今電腦的結構思路，硬件上采用內帶快閃存儲器的新型微處理器，軟件上引入中文WINDOWS的框架思路。 |
|
2、在人機操作與觀察界面上都對傳統的儀表做了挑戰性的改革，以中文菜單引導組態操作，以集中或分頁畫面顯示各通道的測量及報警結果，簡潔直觀地給人以"智能"的感受。 |
|
3、可接受多達64路******型或不******型被測輸入信號，根據用戶設定要求完成從信號采集，數據顯示，報警狀態及數據傳送的全過程。 |
|
二、儀表主要技術參數 |
|
輸入信號 |
|
模 擬 量 |
熱 電 偶：標準熱電偶--K、E、B、S、J、T、We等 |
|
|
熱 電 阻：標準熱電阻--Pt100、Pt100.1、Cu50、Cu100 遠傳壓力電阻等 |
|
|
電 流：0～10mA、4～20mA |
|
|
電 壓：0～5V、 1～5V | |
|
輸出信號 |
|
開關量輸出 |
繼電器輸出--帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載） |
|
|
可控硅控制輸出--SCR（可控硅過零觸發脈沖）輸出，400V/0.5A |
|
|
固態繼電器輸出--SSR（固態繼電器控制信號）輸出，6～9V/0.05A（電壓不可調） |
|
通訊輸出 |
接口方式 --標準串行雙向通訊接口 RS-485 RS-232 RS-422等 |
|
|
波特率 --300 pbs～28.8 kbps 儀表內部自由設定 | |
|
特性 |
|
測量精度 |
測量顯示精度：±0.2%FS±1字 或 0.5%FS±1字 |
|
頻率轉換精度 |
±1脈沖（LMS） 一般優于0.2％ |
|
測量范圍 |
-1999 ------ 99999字 |
|
分 辨 率 |
±1字 |
|
顯示方式 |
背光式大屏幕液晶（LCD）圖形顯示板 |
|
|
顯示內容可由漢字，西文，數字等組成。 |
|
|
通過面板按鍵可完成畫面翻頁，LCD畫面對比度/亮度調整等 |
|
控制/報警 |
報警畫面指示，蜂鳴器提示，可選擇繼電器帶回差ON/OFF輸出 |
|
參數設定 |
中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定 |
|
保護方式 |
設定參數長久保存，數據斷電保存，內置 WATCHING DOG 電路 |
|
打印控制 |
直接配接各型串行打印機（如LQ-300K，TPuP系列微打等），打印接口為RS-232 |
|
打印精度 |
同儀表精度 | |
|
使用環境 |
|
環境溫度 |
0～45℃ |
|
相對濕度 |
≤85RH 避免強腐蝕氣體 |
|
供電電壓 |
AC90～260V--開關電源 |
|
功 耗 |
≤15W | | |
|
三、儀表外形及接線圖 |
|
型號 |
SWP-LCD-SSR-M 64路系列 |
|
儀表外形 |

儀表尺寸:144×144×220mm 開孔尺寸:137×137mm 重 量:1000g |
|

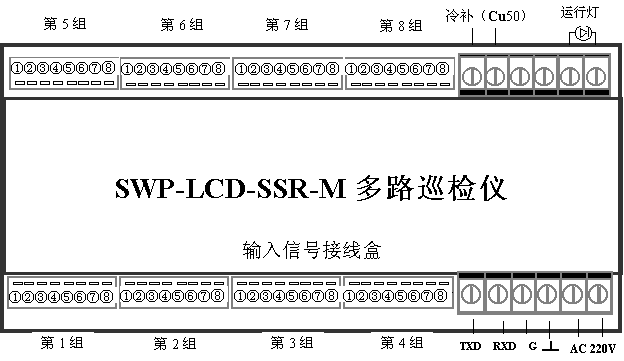

接
線
圖 |
| |
|
★ 第１組中①②③④對應的輸入回路號為第1路；⑤⑥⑦⑧對應的輸入回路號為第2路； |
|
第２組中①②③④對應的輸入回路號為第3路；以此類推，***后為第16路。 |
|

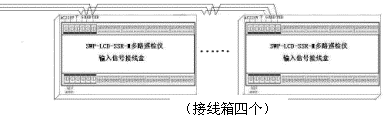

★ 每一接線盒***多可接32路輸出信號，每臺儀表主機***多可接4個接線盒--128路輸出。 |
|
五、SWP-LCD-SSR-M 64路巡檢儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP-LCD-SSR |
□ □ □□- □ □ - □□ - □ □ |
大屏幕帶背光液晶顯示儀表 |
|
儀表功能 |
M |
|
|
|
|
|
|
|
多通道巡回檢測儀表 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
144×144×220mm |
|
輸入通道數 |
□□ |
|
|
|
|
|
參見"輸入通道數" |
|
通訊方式 |
□ |
|
|
|
|
0:無通訊；2:RS-232；8:RS-485 |
|
輸出方式 |
□ |
|
|
|
參見"輸出方式" |
|
輸入類型 |
□□ |
|
|
參見"輸入類型" |
|
報警點數 |
□ |
|
0-128 |
|
供電方式 |
T |
220V供電 | |
|
★ 輸入類型 |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 規 格 |
用 戶 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA開方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA開方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V開方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V開方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切換輸入 |
詳見下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
|
|
| |
|
★ 全切換輸入分度號表 |
|
儀表編程代碼 |
輸入類型 |
儀表編程代碼 |
輸入類型 |
儀表編程代碼 |
輸入類型 |
儀表編程代碼 |
輸入類型 |
儀表編程代碼 |
輸入類型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
18 |
1～ 5 V開方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
19 |
0～5 V開方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
16 |
4～20mA開方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
17 |
0～10mA開方 |
|
| |
|
★ 輸入通道數 |
|
選型代碼 |
16 |
32 |
48 |
64 |
|
控制作用 |
16路輸入 |
32路輸入 |
48路輸入 |
64路輸入 | |
|
★ 輸出方式 |
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
|
報警方式 |
無繼電器輸出 |
統一報警輸出 |
分別上、下限報警輸出 |
上限或下限報警輸出 |
特殊規格（請注明） | |
|
注：特殊規格： SSR――固態繼電器輸出 SCR――可控硅過零觸發脈沖輸出 |
|
★ 型號舉例： |
|
SWP-LCD-SSR-M816-22-09-16-T |
|
16路輸入通道，通訊方式為RS－232，輸出方式為分別上、下限報警輸出，輸入類型為PT100.1，報警輸出點數為16，供電方式為開關電源。 | |
|
|
|
|
|
